制御２

ユーザー所有の数値データによる制御方法

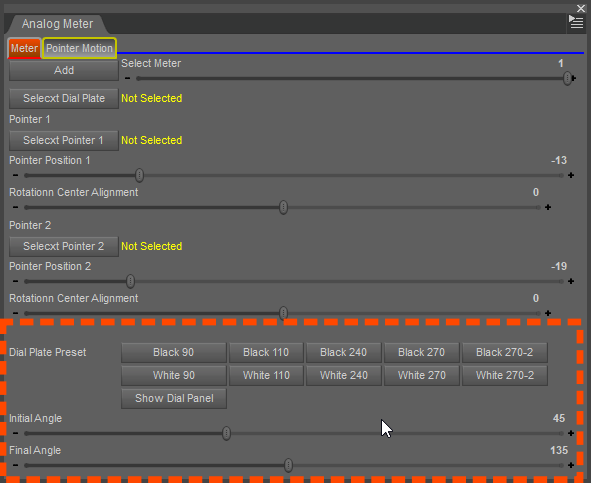

指針の動きはユーザー定義の数値データでも制御できます。制御を有効にするにはまず文字盤と指針の設定後、下図にあるプリセットボタンやスライダーを使って指針の可動範囲を指定しなければなりません。

数値データとの関連付けは次の手順で行います。

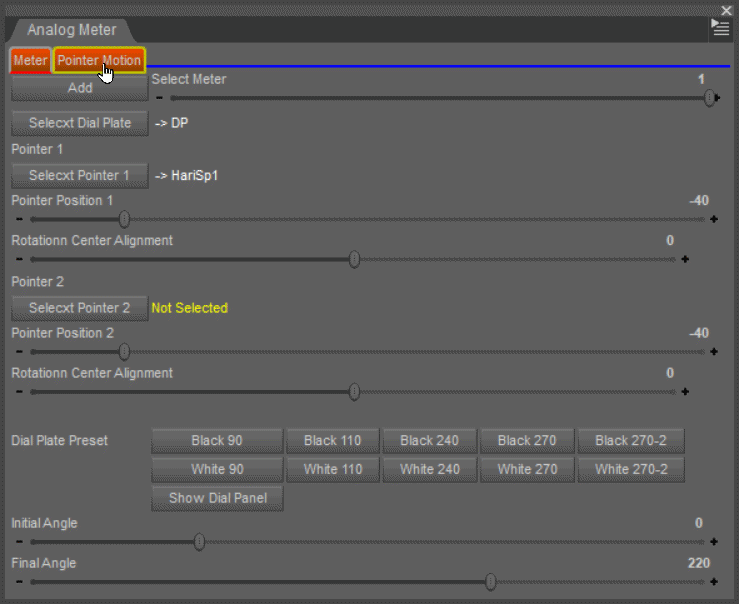

(1)　"Pointer Motion"タブをクリックします。

(2)　"File"チェックボックスにチェックを入れます。ファイル選択ボタンが表示されます。

(3) そのボタンをクリックし、ユーザー所有の数値データファイルを選択します。

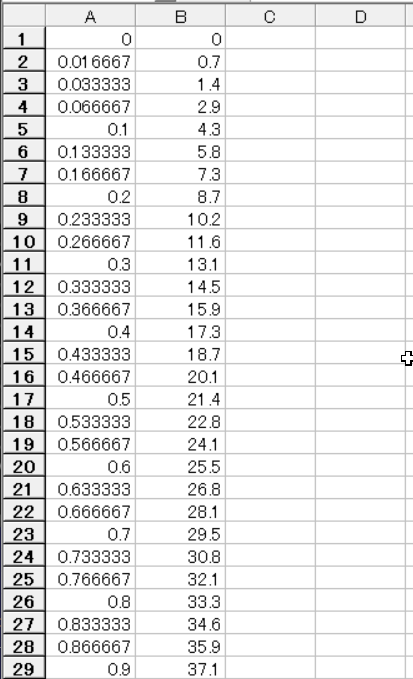

ファイルはCSV(Comma-separated value)形式のみ利用できます。データの並べ方は以下のとおりです。
第１列に秒単位の時間を並べます。

第２列には指針の位置を目盛りの最大値に対する百分率で指定します。

指針が２つある場合、第３列に同様にデータを並べます。

取り込まれるデータの最小単位は0.1秒です。それより小さいものは無視され、間隔が空いている場合は直線補間されます。
